Теплый тротуар: полное руководство по монтажу системы обогрева дорожек и площадок из тротуарной плитки

Зима без лопат и наледи - реальность современного загородного дома

Представьте: за окном метель, сугробы растут на глазах, а ваши садовые дорожки, парковочная площадка и крыльцо остаются абсолютно чистыми, без единой снежинки и намека на гололед. Это не фантастика, а реальная технология, которая превращает зимнее содержание территории из изнурительной борьбы в вопрос комфорта и безопасности. Теплый тротуар - это инженерная система снеготаяния, встроенная под покрытие, которая автоматически удаляет снег и лед, обеспечивая круглогодичную проходимость и эстетичный вид.

Актуальность таких систем сложно переоценить. Для частного домовладения это:

• Безопасность: Исключение риска падений для детей, пожилых людей и гостей.

• Комфорт: Отсутствие необходимости в тяжелой физической работе по расчистке снега и посыпке реагентами.

• Сохранность покрытия: Вред от механической уборки (царапины на плитке) и агрессивных химических реагентов (разрушение структуры материала и почвы) сводится к нулю.

• Эстетика и статус: Чистые, сухие дорожки в любую погоду повышают привлекательность и ценность имущества.

В этой статье мы подробно разберем, как сделать теплый пол на улице для дорожек и площадок. Вы узнаете о двух основных технологиях - электрической и водяной, получите пошаговую инструкцию по монтажу, научитесь производить расчет системы снеготаяния и выбирать компоненты. Мы поможем вам понять, подходит ли обогрев открытых площадок для ваших задач, и как реализовать проект от идеи до пуска системы.

Принцип работы и устройство системы "теплый тротуар"

Теплый пол на улице зимой работает по простому физическому принципу: преобразование энергии (электрической или тепловой от теплоносителя) в тепло, которое передается покрытию, растапливая снег и испаряя воду. Ключевое отличие от внутренних систем - мощность и цель. Здесь задача не обогреть пространство, а быстро растопить осадки, предотвратив их накопление.

Базовые компоненты любой системы:

1. Нагревательный элемент: Источник тепла.


   • Для электрических систем: греющий кабель (резистивный или саморегулирующийся) или нагревательные маты.

   • Для водяных систем: трубопровод (чаще из сшитого полиэтилена PEX) для циркуляции теплоносителя.

2. Система управления ("мозг"):

   • Терморегулятор (для электрики) или погодный контроллер.

   • Датчики: температуры воздуха и влажности (сенсор осадков). Именно они дают команду на включение системы при совпадении условий (например, температура ниже +3°С и наличие влаги).

3. Защитный и распределительный "пирог":


   • Бетонное или песко-цементное основание (стяжка), в которое утоплены нагревательные элементы. Оно равномерно распределяет тепло и механическую нагрузку.

   • Гидро- и теплоизоляция для предотвращения утечки тепла в грунт.

   • Дренажный слой для отвода талой воды.

Важный момент: Система работает не постоянно, а только при необходимости, что делает ее эксплуатацию экономически обоснованной.

Выбор технологии: электрический или водяной теплый пол на улице

Это главный вопрос на этапе проектирования. Выбор зависит от площади, бюджета, доступных ресурсов и долгосрочных планов.

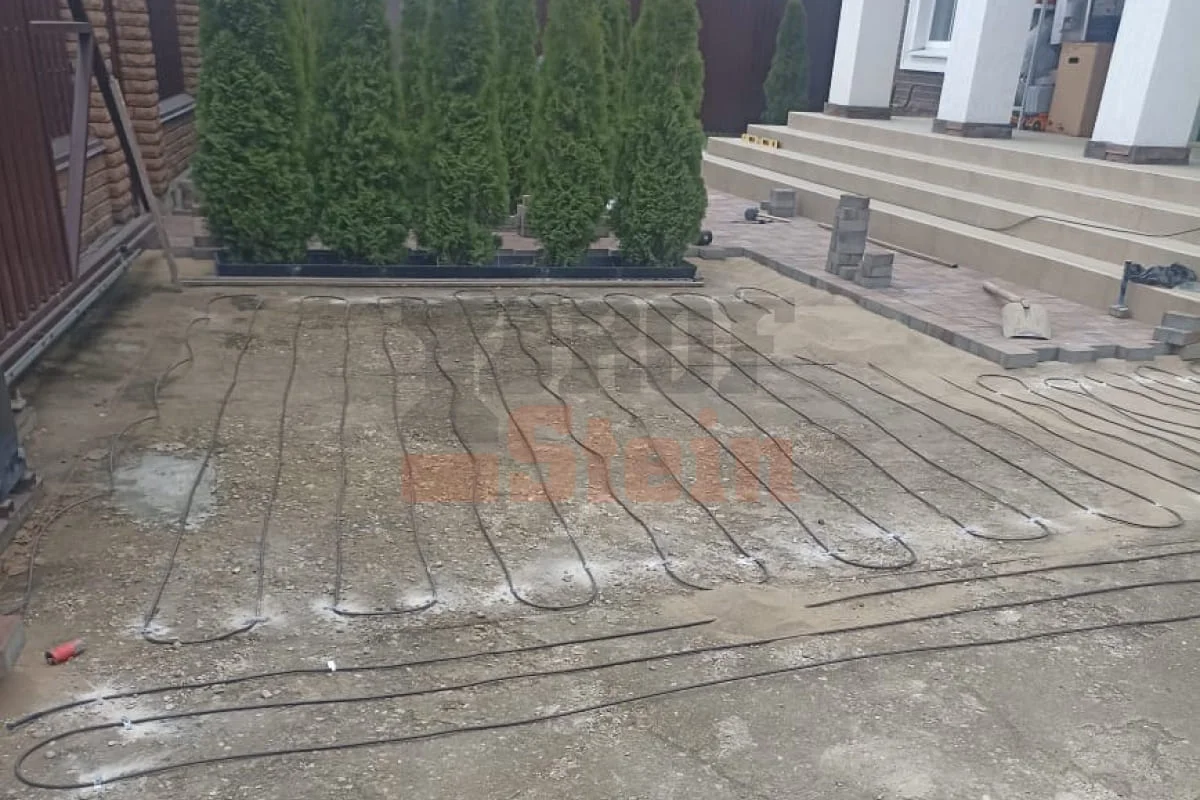

Электрический обогрев

Принцип: Греющий кабель для тротуара, уложенный змейкой, нагревается при прохождении электрического тока.

Преимущества:

• Проще в монтаже: Не требуется котельное оборудование или сложная обвязка.

• Точное управление: Легко автоматизируется с помощью терморегулятора и датчиков.

• Быстрый нагрев: Система может оперативно реагировать на начало снегопада.

• Проще ремонт: Локализовать и заменить поврежденный участок кабеля возможно (хотя и требует вскрытия покрытия).

• Идеально для: Локальных зон - крыльца, ступеней, небольших садовых дорожек с подогревом.

Недостатки:

• Высокая стоимость эксплуатации: Электричество - самый дорогой источник энергии для обогрева.

• Мощность сети: Для больших площадей (от 30-40 м²) требуется выделенная мощная электрическая линия (380В).

• Типы кабеля:

• Резистивный: Дешевле, но имеет одинаковую мощность по всей длине. Риск перегрева, если сверху положить коврик или засыплет листьями.

• Саморегулирующийся: Меняет теплоотдачу на каждом участке в зависимости от температуры окружающей среды. Экономичнее и безопаснее, но дороже в покупке.

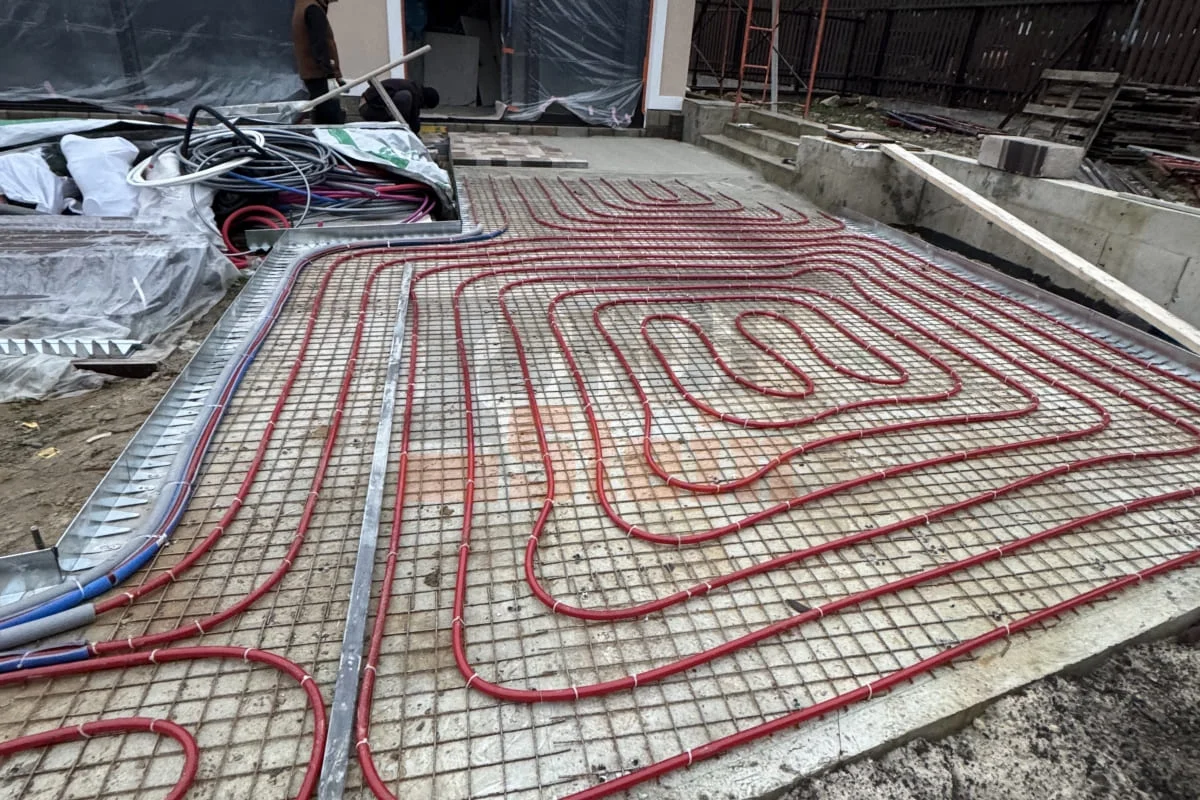

Водяной обогрев площадки

Принцип: По уложенному на бетон контуру из труб циркулирует теплоноситель (чаще всего пропиленгликоль), нагретый котлом.

Преимущества водяного обогрева:

• Низкая стоимость эксплуатации: Особенно если котел работает на основном газе или твердом топливе. Это самый экономичный способ для обогрева тротуаров и дорожек большой площади.

• Высокая надежность и долговечность: Качественные полимерные трубы служат десятилетиями.

• Можно завязать на общую систему отопления дома (при условии правильного расчета гидравлики).

Недостатки водяного теплого пола на улице:

• Сложный и дорогой монтаж: Требует земляных работ, заливки стяжки, подключения к котлу, установки смесительного узла и насосной группы.

• Сложность ремонта: Протечка в контуре, замурованном в бетон под плиткой, - масштабная проблема.

• Инерционность: Система медленнее выходит на рабочий режим по сравнению с электрической.

• Сезонность: Летом требуется отсечь систему, чтобы не греть площадку.

Сводная таблица выбора

Пошаговая инструкция: как сделать теплый пол на улице под плитку (электрическая система)

Рассмотрим наиболее популярный для самостоятельного монтажа вариант - укладку греющего кабеля под брусчатку.

Этап 1: Проектирование и расчет

1. Определяем обогреваемую площадь (S). Необходимо учитывать только площадь, где непосредственно будет лежать кабель. Отступайте 20-30 см от края дорожки, чтобы тепло не уходило в боковой грунт.

2. Выбираем удельную мощность (P уд). Для Москвы и средней полосы для открытых площадок рекомендуется 250-300 Вт/м², для крытых террас, но открытых с боков - 200-250 Вт/м². Чем суровее зимы, тем выше мощность.

3. Рассчитываем общую мощность системы (P общ): Pобщ = S x Pуд. Например, для дорожки 10 м²: 10 м² * 300 Вт/м² = 3000 Вт (3 кВт).

4. Выбор кабеля: Исходя из общей мощности, подбирается греющий кабель для тротуара нужной длины и мощности. Важно! Кабель нельзя укорачивать (резистивный) или наращивать самостоятельно.

Этап 2: Подготовка основания (создание "пирога")

Это самый ответственный этап, определяющий долговечность и эффективность теплой тротуарной плитки.

1. Выемка грунта на глубину 40-50 см.

2. Уплотнение грунта и отсыпка гравийно-песчаной подушки (15-20 см). Тщательная трамбовка виброплитой. Это дренажный слой для отвода воды.

3. Заливается армированная бетонная плита марки не ниже М300 (В22.5) толщиной 10-15 см. Задача - создать жесткое основание.

4. Укладка гидроизоляции и монтажной сетки. На утеплитель стелется плотная полиэтиленовая пленка. На нее укладывается армирующая сетка (ячейка 100х100 мм, диаметр 4-5 мм), к которой будет крепиться кабель.

Этап 3: Монтаж нагревательной системы

1. Укладка кабеля. На монтажной сетке раскладывается греющий кабель под брусчатку змейкой с расчетным шагом. Крепление - пластиковыми хомутами к сетке. Важно: Не допускайте пересечения или сближения витков кабеля!

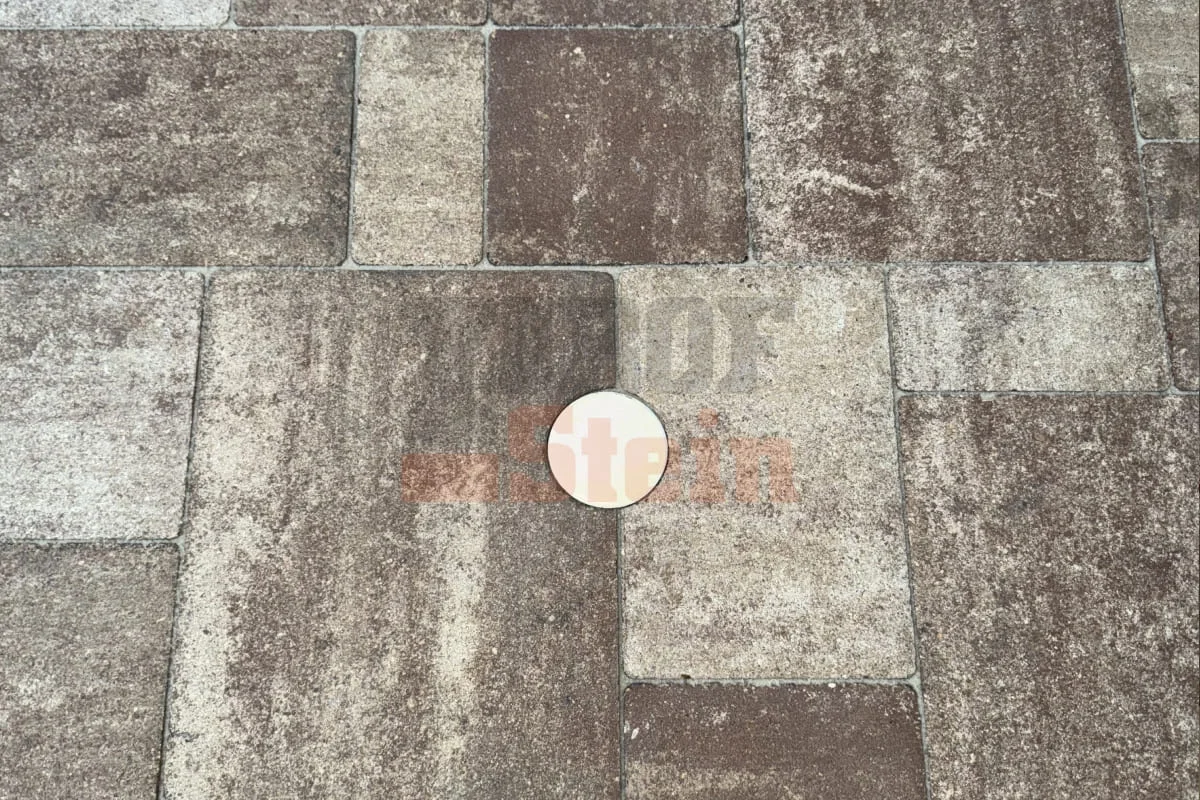

2. Установка датчиков. В гофротрубе между витками кабеля укладываются датчики температуры и влажности. Трубка герметизируется с одного конца, чтобы избежать попадания влаги.

3. Подключение и проверка. "Холодные концы" кабеля и провода от датчиков выводятся в монтажную коробку или к месту установки терморегулятора. Обязательно измеряется сопротивление кабеля мультиметром и сверяется с паспортным значением до заливки стяжки.

Этап 4: Укладка покрытия

1. Устройство защитно-распределительного слоя. Поверх смонтированной и проверенной системы отсыпается сухая цементно-песчаная смесь (пескобетон) марки М300 или М400. Толщина слоя - 5-7 см, что полностью закрывает нагревательные элементы.

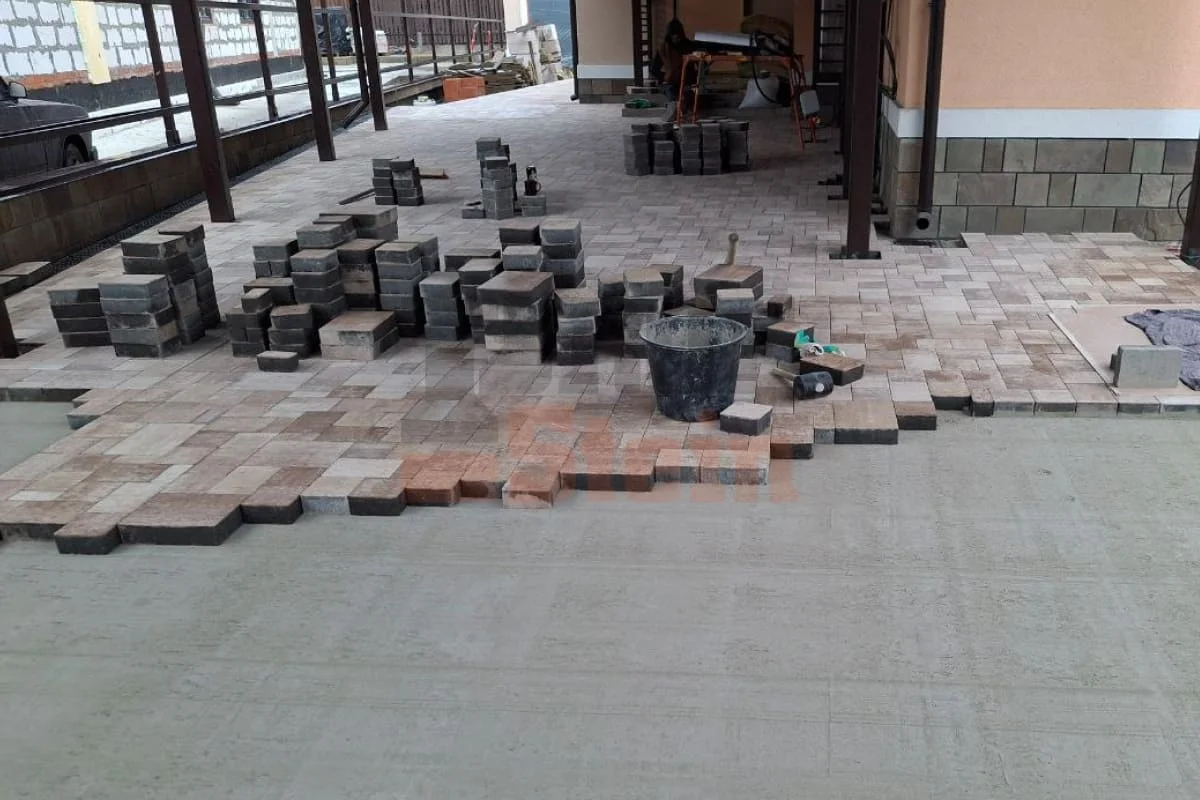

2. Укладка тротуарной плитки или брусчатки. После полного набора прочности бетоном (28 дней) на песчано-цементную смесь укладывается покрытие. Используйте вибропрессованную тротуарную плитку, так как очень важно, чтобы она была морозостойкой (F200 и выше) и имела низкое водопоглощение. Такую продукцию вы всегда сможете выбрать в нашем каталоге.

Этап 5: Подключение и настройка управления

1. Монтаж терморегулятора. Устанавливается в защищенном месте (в доме, в гараже, в техническом помещении). К нему подключаются кабель и датчики.

2. Настройка программы. Задаются параметры: включение при температуре воздуха ниже +1...+3°С и наличии влаги, отключение при достижении поверхностью температуры +5...+7°С.

3. Пробный пуск. Проверка работы всех зон.

Расчет мощности и стоимости системы обогрева дорожек

Чтобы принять взвешенное решение, необходим расчет системы снеготаяния в двух ключевых аспектах: мощности и финансов.

Как рассчитать мощность системы (пример):

Для отапливаемой дорожки площадью 20 м² в Подмосковье:

1. Удельная мощность (P уд) = 300 Вт/м².

2. Общая мощность (P общ) = 20 м² * 300 Вт/м² = 6000 Вт (6 кВт).

3. Важно! Проверяем возможности электрощита. 6 кВт при напряжении 220В - это ток 6000Вт / 220В ≈ 27 Ампер. Необходима отдельная линия от щита с автоматом на 32А и УЗО. Для такой мощности часто уже требуется трехфазное подключение (380В).

Оценка стоимости:

Рассмотрим две составляющие:

1. Капитальные затраты (монтаж "под ключ"):

• Электрическая система: от 4000 до 7000 руб./м² (включая все материалы: кабель, утеплитель, бетон, плитку, работу).

• Водяная система: от 5000 до 9000 руб./м² (дороже из-за труб, коллектора, работ по врезке в котельную).

Для нашей дорожки 20 м²: предварительная стоимость составит от 80 000 до 140 000 руб. за электрику, для водяной системы от 100 до 180 000 руб.

2. Эксплуатационные затраты (электрическая система):

   • Формула: Затраты = P общ * Время работы * Тариф.

   • Время работы: В среднем система активна 10-15% времени от всей зимы (примерно 200-300 часов за сезон в средней полосе).

   • Пример: 6 кВт * 250 часов * 6,2 руб./кВт*ч (усредненный тариф) = 9300 руб. за сезон.

Водяная система при наличии газового котла обойдется в 3-5 раз дешевле в эксплуатации.

Частые ошибки при монтаже и как их избежать

1. Отсутствие теплоизоляции.
   Результат: до 70% тепла уходит в землю, мощность системы недостаточна для таяния снега, огромные счета.

2. Укладка кабеля непосредственно в песок или щебень.
   Приводит к локальному перегреву и быстрому выходу из строя. Только бетонная стяжка обеспечивает правильный теплоотвод.

3. Неправильный расчет мощности.
   Слабая система не справляется с нагрузкой, слишком мощная - неоправданно дорога в монтаже и эксплуатации.

4. Ручное управление.
   Включение/выключение по желанию неэффективно. Система должна управляться автоматикой с датчиками.

5. Использование не предназначенных для улицы материалов.
   Терморегулятор должен быть с соответствующей степенью защиты (IP), кабель - иметь наружную УФ-стойкую оболочку.

Комфорт, который стоит инвестиций

Теплый пол на улице под брусчатку или плитку - это не роскошь, а технологичное решение для безопасного и комфортного проживания в загородном доме. Он избавляет от тяжелого труда, защищает покрытие и создает ощущение ухоженности территории в любую погоду.

Основываясь на многолетнем опыте монтажа систем теплого пола на улице специалистами ProfStein, представляем некоторые рекомендации:

• Для небольших площадей и точечного обогрева оптимальна электрическая система снеготаяния дорожек.

• Для парковок, длинных подъездных путей и больших площадей экономически выгоден водяной обогрев площадки.

• Сердце системы - правильный "пирог" с обязательным толстым слоем утеплителя.

• Автоматика - основа эффективности и экономии. Система должна включаться сама по сигналу датчиков.

• Обогрев открытых площадок - это долгосрочная инвестиция. Качественно смонтированная система прослужит 20-30 лет, ежегодно возвращая вложенные средства в виде сэкономленного времени, здоровья и сохраненного покрытия.

Принимая решение, тщательно просчитайте проект, оцените бюджет и, для сложных систем, обратитесь к профильным специалистам. Идеальным решением станет сотрудничество с компанией ProfStein. Наши инженеры и мастера специализируются на комплексном создании надежных и эффективных теплых тротуаров. Мы предлагаем полный цикл услуг «Укладка тротуарной плитки с устройством системы подогрева»: от точного инженерного расчета мощности и гидравлики до финишной укладки выбранного покрытия. Доверьте нам реализацию вашего проекта, и тогда следующая зима не заставит вас работать лопатой, а будет радовать уютным видом чистых, сухих дорожек, ведущих к вашему дому.
